雙氧水脫硫工藝用什么耐酸泵?是氟塑料泵嗎?
時間: 2019-04-11 19:30
瀏覽次數:
在脫硫系統中有一種雙氧水脫硫技術,它是采用27.5%雙氧水(過氧化氫溶液)經稀釋到8.5%左右的安全濃度后進行塔內脫硫。過氧化氫在酸性溶液中將二氧化硫氧化,生成硫酸。硫酸可以
在
脫硫系統中有一種雙氧水脫硫技術,它是采用27.5%雙氧水(過氧化氫溶液)經稀釋到8.5%左右的安全濃度后進行塔內脫硫。過氧化氫在酸性溶液中將二氧化硫氧化,生成硫酸。硫酸可以和水以任一比例混溶,不會造成過飽和結晶,造成結垢堵塞問題,因此,采用雙氧水法脫硫工藝提高了系統的可靠性,降低了投資及運行費用。同時稀硫酸可直接用于制酸系統干吸段使用,也可作為化工原料出售,不會產生二次污染問題。
什么是雙氧水?雙氧水,化學式H2O2。純過氧化氫是淡藍色的黏稠液體,可任意比例與水混溶,是一種強氧化劑,水溶液俗稱過氧化氫,為無色透明液體。
雙氧水脫硫技術的吸收液(稀雙氧水)通過LHF襯氟
離心泵輸送進入脫硫塔,洗滌脫除煙氣中SO2來達到煙氣脫硫的目的,副產物為稀硫酸溶液,通過LZB氟塑料
自吸泵灌裝,可進行銷售或生產回用。

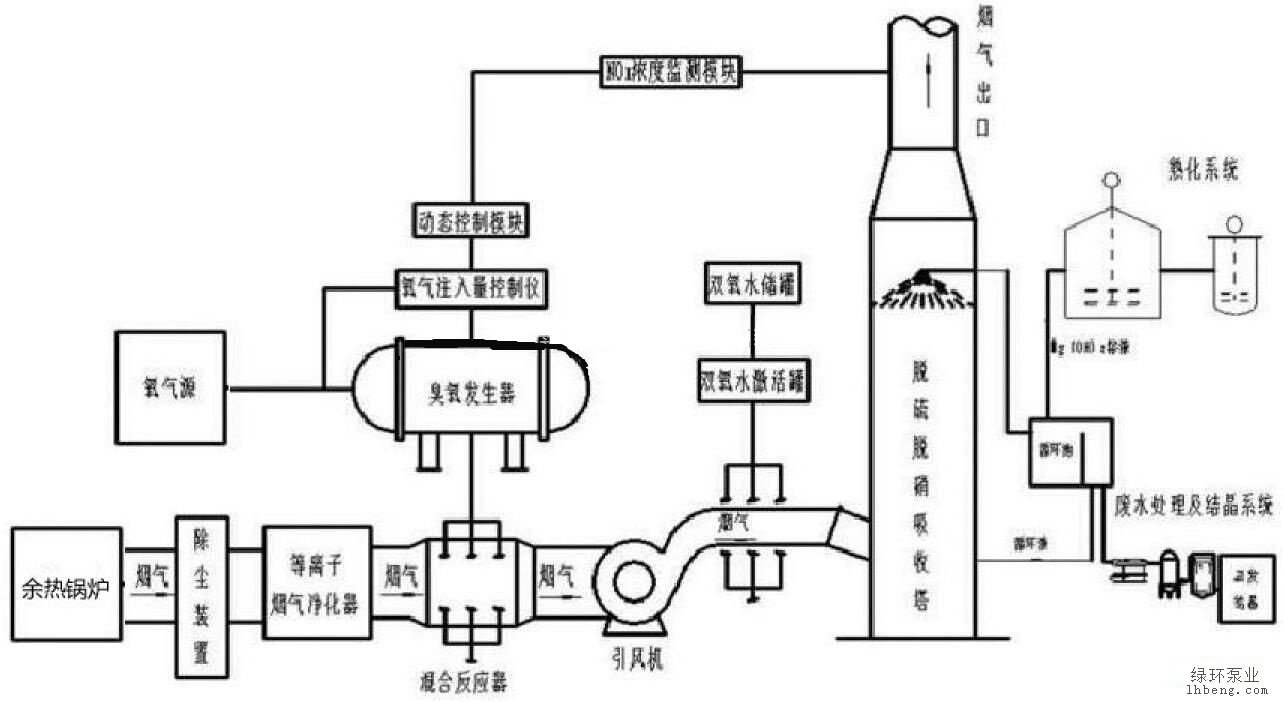

工藝流程說明
雙氧水脫硫系統包括七部分,分別為:尾氣系統、吸收劑存儲與輸送系統、工藝水系統、吸收系統、副產物外排系統、電氣系統、儀表控制系統。含SO2尾氣由原煙道進入脫硫塔,在脫硫系統正常運行時,尾氣由脫硫塔的尾氣入口進入,在脫硫塔內與脫硫液逆流接觸,氣液兩相發生快速傳質反應,尾氣中SO2被充分吸收,再往上經過脫硫塔上部的絲網除霧器,截留煙氣中的微小液滴后經塔頂直排煙囪排放。吸收試劑溶液的輸送和循環如下:將購入的27.5%濃度工業級雙氧水加水添加穩定劑并稀釋到8.5%濃度(稀釋的目的是提高雙氧水的使用安全性)在儲罐中臨時存儲,再由雙氧水泵-LHC襯氟
磁力泵連續補充至脫硫塔,以維持脫硫液中足夠的有效脫硫成分。雙氧水的補充量按照入口尾氣中SO2摩爾流量進行調節。循環吸收液通過重力降落到塔底循環槽,循環槽內的循環吸收液再通過循環LSB氟塑料離心泵送至脫硫塔噴淋吸收層循環吸收,循環吸收液在吸收SO2后,密度逐步增大,當達到設定值時(對應~30%濃度),由稀硫
酸泵-CQB-F氟塑料磁力泵排至干吸循環槽。
工藝主系統構造
(1)脫硫塔:脫硫塔塔型為噴淋空塔,內部設三層循環吸收液噴淋層、一層絲網除霧層。該塔型可以有效提高對SO2的吸收率,同時降低系統阻力,減小能耗??账\(yùn)行穩定可靠,故障率低,同時維護方便。
(2)循環泵:循環泵-LMU耐腐耐磨
脫硫泵的功能是將脫硫液從循環槽增壓輸送到脫硫塔的噴淋層,脫硫液從噴嘴霧化后脫硫。
脫硫塔設三臺循環泵。循環泵采用耐磨耐腐蝕工程塑料泵,葉輪和襯里材料為超高分子量聚乙烯(UHWMPE),密封方式采用集裝式密封,流量Q=70m3/h,揚程H=25m。
(3)循環槽:脫硫塔底部煙氣入口以下為循環槽,儲存從噴淋吸收層重力下落的脫硫液,為循環泵提供合適的運行工況。循環槽設置液位計,以掌握和調節槽內脫硫液的狀態,便于工藝操作。
工藝分系統構造
(1)尾氣系統:脫硫塔采用尾氣和噴淋吸收液逆流模式操作,脫硫效率較高。全塔阻力在1000Pa以下。尾氣系統由煙道、煙氣擋板門兩部分組成。整套脫硫系統尾氣阻力小于1000Pa,無需設置新的增壓風機。煙道留有適當?shù)娜咏涌凇⒃囼?yàn)接口和人孔。煙道采用Q235材質,脫硫塔進口處做局部防腐處理,厚度不小于6mm,與低溫濕煙氣接觸的煙道均采用玻璃鋼FRP材質制作。脫硫塔系統設置1個煙氣擋板門,為脫硫塔進口擋板門。進口擋板門不與低溫濕煙氣接觸,采用碳鋼材質。脫硫系統運行時打開入口擋板。不脫硫時,脫硫塔僅作為煙氣通道。在脫硫塔入口尾氣管道上設置SO2測點,對其中SO2的摩爾流量進行在線測定,并用測得的SO2流量值對雙氧水的補充量進行調節。
(2)雙氧水儲存稀釋輸送系統:脫硫劑采用外購的27.5%濃度的工業雙氧水,用罐車運到現場后,先在儲罐中添加穩定劑儲存。再用濃雙氧水泵-LHJ不銹鋼耐磨
堿泵送到稀釋槽內加水稀釋到8.5%,再由稀雙氧水耐酸泵連續補充至脫硫塔內。
雙氧水儲罐為玻璃鋼制,共設一座,設計尺寸為:Φ3500×3500mm容積為33m3,滿足系統3天雙氧水消耗體積。設一臺雙氧水稀釋槽,添加工藝水后,雙氧水濃度為8.5%的安全使用值。雙氧水稀釋槽設計尺寸為:Φ1500×2000mm容積為3.5m3,滿足系統8小時雙氧水消耗體積。雙氧水耐腐蝕泵共設4臺,2用2備,流量Q=5.0m3/h,揚程H=20m。采用
襯氟離心泵或者不銹鋼離心泵。由于雙氧水具有熱不穩定性,可發生分解產生氧氣并放熱,導致儲罐壓力增大,溫度上升,嚴重時可能發生爆炸,因此雙氧水儲罐設置壓力安全閥,保護儲罐安全。
